卫生级罐底阀（Tank Bottom Valve）

卫生级罐底阀

罐底阀（Tank BottomValve）用于制药、生物、精细化工、食品等洁净行业的反应容器排料使用

通常焊接在罐底部，用作出口阀门。这样可以使罐内介质排空、清洁和消毒。除此之外，阀门也可以

安装或焊接到罐盖或罐壁上。

阀体的密封紧贴在罐壁，能够尽可能减小死区。卫生级设计，使得罐内介质可以排空，清洁和消毒。

按照客户需求进行定制服务

为了确保出口或罐底阀符合无菌应用的严格要求，我们还提供定制设计。

1.产品优势

•紧凑的设计

•最小的死体积

•内表面可机械抛光或电抛光至Ra0.25μm

•隔膜将介质与驱动机构完全隔离。

•洁净无死角、易 CIP/SIP 清洗、符合 FDA/GMP。

•无死角排放：流道平滑直通，贴合罐底最低点，物料可完全排空、无残留。

•防堵塞：适合高粘度、含颗粒、易结晶介质。

•密封可靠：关闭严密，防止泄漏（尤其适用于有毒、腐蚀、易燃介质）。

•安装特殊：直接装在容器底部（法兰 / 焊接），阀体多为Y 型 / 斜角结构。

2.技术参数

• DN20-DN100

•标准阀体材质：1.4435（316L）

•焊接、卡箍、油宁和其他连接皆可提供

•提供手动，气动或电动执行器

3.驱动方式

手动：手轮 / 手柄，简单低成本。

气动：执行器驱动，适合自动化、防爆场景。

电动：精准控制、远程调节。

4.常用材质

不锈钢： 316L，304

塑料：PP、PVDF

合金：钛合金。

5.选型方式

上展式罐底阀：开启时阀芯向上抬起，物料从四周流出。

下展式罐底阀：开启时阀芯向下移出，流道完全直通

罐底阀参数表

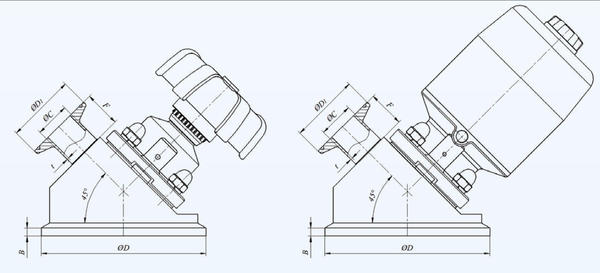

手动罐底阀和气动罐底阀选型规格表
