mRNA亲和层析填料

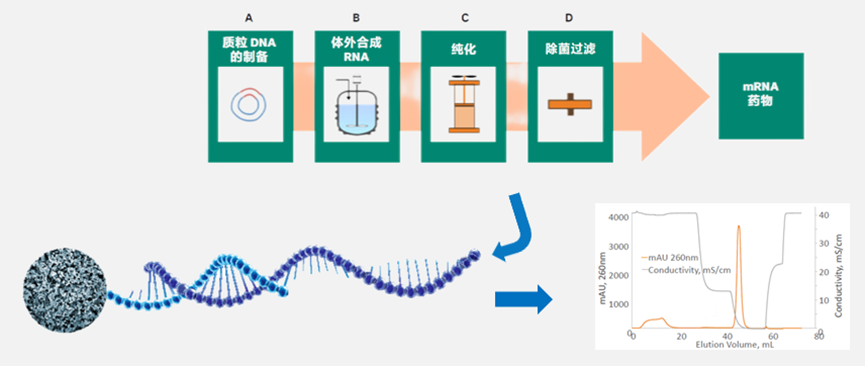

mRNA分子含有一个聚腺苷酸尾巴（PolyA 尾巴），长度可达250碱基。dT(25)亲和层析填料表面的dT25基团能与mRNA的PolyA尾巴之间通过氢键形成稳定的碱基对，从而以最简单有效的方法捕获mRNA。
dT(25) 亲和层析填料
产品参数：
基质： | 交联聚（苯乙烯-二乙烯基苯）微球 |
平均粒径： | 50 µm |
配体： | dT25-mer |
配体密度： | 0.3 µmol dT/mL填料 |
结合能力： | ≈2 mg mRNA / mL填料 |
结合条件： | 0.5–1 M盐，常用缓冲液，中性pH |
洗脱条件： | 低盐，常用缓冲液，中性pH |
最高压力： | 7 MPa |
热稳定性： | 如果需要，可在65°C下使样品变性 |
化学稳定性： | 所有常用缓冲液，1M醋酸，1M盐酸，100%乙醇、IPA等常用有机溶剂；避免接触强氧化剂。 |
保存缓冲液： | 20%乙醇 |
CIP溶剂 | 0.1-0.5M NaOH |
产品特色：
Ø 简化工艺流程，有助于最大程度地提高纯化效率，降低后续精纯步骤的复杂性；
Ø 可线性放大性；
Ø 特异性结合mRNA Poly(A)尾巴，易于从粗转录混合物中纯化mRNA，以有效去除质粒DNA和其他成分；
Ø 生产工艺稳定，无动物源成分。
Ø 性能测评-载量及回收率测试
Ø 测试方法：
层析柱 | 1ml 预装柱 |
层析系统 | AKTA purifier10 |
平衡缓冲液 | 10 mM Tris-HCl, 0.5 M NaCl, 1 mM EDTA, pH 7.4 |
洗涤缓冲液 | 10 mM Tris-HCl, 300 mM NaCl, 1 mM EDTA, pH 7.4 |
洗脱缓冲液 | 10 mM Tris-HCl, 1 mM EDTA, pH 7.4 |
再生 | 纯水 |
CIP | 0.1M NaOH |
样品 | mRNA |
流速 | 1ml/min |

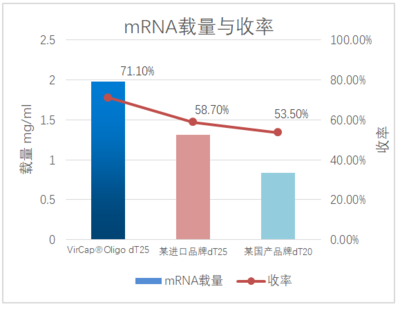

测试结果：（ dT25亲和层析填料与两款商品化 dT亲和填料）
性能测评-产品批次稳定性
测试方法：5个不同批次dT(25)亲和层析填料装柱后，在HPLC上进行mRNA进样洗脱程序，比较色谱图与洗脱峰峰面积。

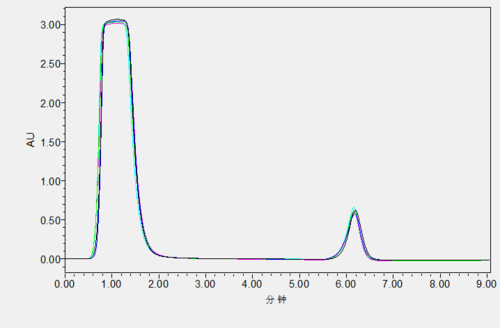

5批次色谱图叠加
