多通道阀Multiple Channel Valves
多通道阀（Multiple Channel Valves）是指二路通道以上,通过旋转阀芯实现多路管道连接控制的工业阀门，
实现不同管道流路的连通和关闭，其核心结构包含阀体、转动组件和流体通道系统，在流体输送中，节省了使用空间，
流体系统中的残留介质的大量减少。
产品优势
•根据用户需求定制设计
•非常紧凑的阀门解决方案
•能够集成其他组件，例如：传感器系统
•由于连接点较少，提高了工艺的安全性
应用领域ApplicationArea
（1）生物发酵/制药/精细化工/个人护理/生命科学
（2）流体/饮料/食品添加剂/乳制品/酒/水
（3）半导体及平板显示设备（SEMI&FPD)/太阳能电池（Solar）/工业镀膜（Coating）/
超高真空科学仪器（UHVR&D Equip）
（4）超纯气体管路系统UHPPiping system/厂务工程 SP1/SP2(Hook-Up)

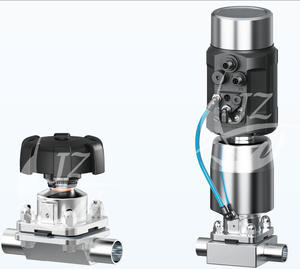

执行器介绍
1.塑料手轮手动执行器
2.不锈钢气动执行器
手动和气动执行器尺寸（mm）
序号 | 型号（DN） | φE | H | φE1 | H1 |
1 | DN6-15 | φ35 | 62 | φ50 | 96 |
2 | DN15-20 | φ65 | 83 | φ75 | 136 |
3 | DN20-25 | φ90 | 106 | φ88 | 150 |
4 | DN32-45 | φ110 | 125 | φ100 | 178 |
5 | DN50-57 | φ125 | 148 | φ112 | 225 |
6 | DN65-80 | φ145 | 186 | φ138 | 306 |
7 | DN89 | φ180 | 205 | φ200 | 354 |
8 | DN100 | φ180 | 256 | φ250 | 395 |

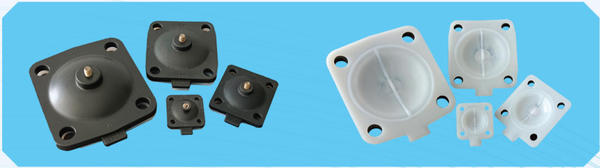

隔膜片介绍
新型隔膜片较传统的隔膜片上增加了密封台阶，同时配合阀体上的凸台，形成—个密闭的环形结构，
即保证了密封可靠性，又减少了介质滂留，从而实现了隔膜阀的无菌要求。
隔膜片有单层和双层密刲结构。单层隔膜片由人造合成的软质橡胶EPDM材质构成，中间有增强网布，
双层隔膜片介质接触层采用合成塑料PTFE硬质耐腐材料，跟带有加强网布的软质橡胶EPDM层配合使用。
根据介质的性质和使用的工况要求不同，可选用单层隔膜片或双层隔膜片使用。
膜片尺寸规格选择
序号 | 型号（DN） | F×T | n-Ød | 材质 | 工作压力 | 蒸汽灭菌 |
1 | DN6-15 | 22×22 | 4-Ø4 | EPDM | Max.6bar | Max.130℃ |
2 | DN15-20 | 35×37 | 4-Ø7 |
3 | DN20-25 | 48×56 | 4-Ø9 |
4 | DN32-45 | 65×70 | 4-Ø11 |
5 | DN50-57 | 75×84 | 4-Ø13 | PTFE/EPDM | Max.6bar | Max.150℃ |
6 | DN65-80 | 95×106 | 4-Ø18 |
7 | DN89 | 97×126 | 4-Ø18 |
8 | DN100 | φ194 | 8-Ø14 |
多通阀型号说明
备注
2 结构形式：（1)一位2通一(2)，一位3通一（3），二位3通二（3），二位4通二（4），
二位5通二（5），三位3通三（3），三位4通三（4），三位5通三（5）...n位n通m（n）
4 驱动方式：手动（无），气动（6），电动（9）
5 作用方式：双作用（无），常闭式（B），常开式（K）
6 连接方式：法兰（4），焊式（6），卡式（8）
9 阀体材料316L（RL），钛合金（Ti），哈氏合金（Hs）
11 φ12.7(0.5"),φ19.05 (0.75") ,φ25.4(1") ,φ31.8（1.25"），φ38.1（1.5"），
φ50.8（2"），φ63.5（2.5"），φ76.2（3"），φ101.6（4"）
粗糙度说明
表面处理技术
根据抛光等级要求MP或EP表面处理技术，产品内外抛光粗糙度依据ASME BPE标准要求可
分为内表面抛光粗糙度为，MP级（机械抛光）Ra≤0.51µm;EP级（机械抛光＆电解抛光）
Ra≤0.38µm; 外表面抛光粗糙度为，MP级（机械抛光）Ra≤0.76µm或Ra≤0.64µm。
| 内表面 | 外表面 |
ASME BPE
表面等级处理 | 抛光工艺 | Ra.Max | 抛光工艺 | Ra.Max |
uim | um | uim | um |
SF1 | 机械抛光（MP） | 20 | 0.51 | 机械抛光（MP） | 30 | 0.76 |
SF4 | 机械抛光（MP）
电抛光（EP） | 15 | 0.38 | 机械抛光（MP） | 25 | 0.64 |
阀门参数表
直通阀门参数
手动和气动直通阀尺寸表mm
序号 | 型号（DN） | L | φD*t（3A） | φD*t（GB） | F |
1 | DN15 | 89 | φ12.7*1.65 | φ12.7*1.5 | 27 |
2 | DN20 | 117 | φ19.05*1.65 | φ19.05*1.5 | 28 |
3 | DN25 | 127 | φ25.4*1.65 | φ25.4*1.5 | 28 |
4 | DN32 | 159 | φ31.8*1.65 | φ31.8*1.5 | 31 |
5 | DN40 | 159 | φ38.1*1.65 | φ38.1*1.5 | 31 |
6 | DN45 | 159 | φ45.0*1.65 | φ45.0*1.5 | 31 |
7 | DN50 | 190 | φ50.8*1.65 | φ50.8*1.5 | 37 |
8 | DN57 | 190 | φ57.0*1.65 | φ57.0*2.0 | 37 |
9 | DN65 | 216 | φ63.5*1.65 | φ63.5*2.0 | 38 |
10 | DN80 | 254 | φ76.2*1.65 | φ76.2*2.0 | 40 |
11 | DN89 | 254 | φ88.9*2.11 | φ88.9*2.0 | 40 |
12 | DN100 | 305 | φ101.6*2.11 | φ101.6*2.0 | 45 |
罐底阀参数表
罐底阀规格表
序号 | 型号（DN） | φ | B | φC*t（3A） | F |
1 | DN20 | φ85 | 6 | φ19.05*1.65 | 28 |
2 | DN25 | φ120 | 6 | φ25.4*1.65 | 28 |
3 | DN32 | φ160 | 6 | φ31.8*1.65 | 28 |
4 | DN40 | φ160 | 6 | φ38.1*1.65 | 28 |
5 | DN45 | φ160 | 6 | φ45.0*1.65 | 28 |
6 | DN50 | φ180 | 6 | φ50.8*1.65 | 28 |
7 | DN57 | φ180 | 6 | φ57.0*1.65 | 28 |
8 | DN65 | φ200 | 6 | φ63.5*1.65 | 28 |
9 | DN80 | φ250 | 8 | φ76.2*1.65 | 28 |
10 | DN89 | φ250 | 8 | φ88.9*2.11 | 28 |
11 | DN100 | φ320 | 10 | φ101.6*2.11 | 28 |
多通道阀MultipleChannel Valves
多通道阀产品图片和示意图
工程案例
