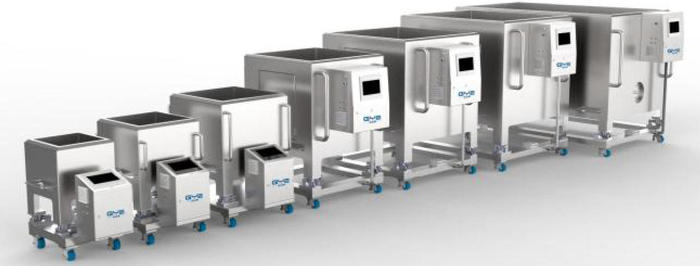

一次性磁力搅拌系统
一次性磁力搅拌混匀系统使用市场领先的磁力搅拌/磁悬浮技术，结合金益奥3D混合袋为固/液高效混合、缓冲液
配制和培养基配制以及大体积的液-液混匀，提供理想的解决方案。金益奥磁力搅拌混匀系统是一体式的可移动的
混合系统，可对不同体积，不同应用类型提供有效的，可重复的一次性混合方案。
标准体积规格有：50L、100L、200L、500L、1000L、1500L、2500L
应用
*缓冲液配制
*培养基配制
*中间产品混匀处理
*病毒灭活
*半成品配制
*疫苗佐剂的混匀
优势：
*符合人体工程学，易于操作的硬件
*设备接受客户的定制（硬件和软件）
*更短的供货周期，可以快速给客户提供相应的系统
*拥有快速的售后响应速度，2小时内电话回复，24小时内到达现场
*提供全套验证文件和验证服务
产品参数：
支撑桶部分
| BioAIM MIX 50 | BioAIM MIX 100 | BioAlM MIX 200 | BioAIM MIX 500 | BioAIM MIX 1000 | BioAIM MIX 1500 | JYAMIX 2000 | JYAMIX 2500 |
尺寸L*W*H | 415*415*435 | 495*495*555 | 616*616*659 | 918*918*743 | 1055*1055*1098 | 1080*1120*1627 | 1080*1120*2170 | 1080*1120*2173 |
重量kg | 170 | 190 | 210 | 350 | 410 | 630 | 820 | 1030 |
材质(桶身及支架) | SS304 |
夹套 | 可选 |
夹套内体积(估算值)m² | 0.05 | 0.64 | 1.02 | 1.8 | 3.1 | 4.65 | 5 | 9.3 |
热交换面积(估算值)m³ | 0.007 | 0.008 | 0.01 | 0.03 | 0.05 | 0.075 | 0.11 | 0.18 |
夹套内最大工作压力 | 6bar |
轮子 | 大脚轮设计，轮架材质SS 304,轮子主要材质聚氨酯，可拆卸和更换 | 固定设计 |
袋子拉杆 | 不带 | 带 |
夹套进出口 | 卡盘TC50接口，配盲板和卡箍和胶垫。标准配件：TC50转不锈钢快插母头 |
称重单元 | 可选，品牌梅特勒特利多 |
温度单元 | 可迭，品牌Lambar |
PH在线检测 | 可选，品牌梅特勒特利多 |
电导率在线检测 | 可选，品牌梅特勒特利多 |
储存温度 | 0-40℃,non-condensing |
操作温度 | 4-60℃,non-condesning |
控制部分
驱动马达 |
重量 | 0.3KG |
功率 | 120W |
转速 | 0-300rpm （备注：声明转速是基于水测试情况。最大转速需要结合工艺过程中的实际料液的体积和粘度等信息） |
电线长度 | 5m |
IP等级 | IP66 |
电器合规性 | CC,PSE,CSA,EN,UL,IEC |
控制柜 |
材质 | SS304 |
重量 | 根据不同型号的控制柜重量不同,重量范围大约20KG～30KG |
电压 | 230V,50Hz,10A |
电线长度 | 5m |
IP等级 | IP55 |
在线PH | 可选，实时监测料液PH值 |
在线电导率 | 可选，实时监测料液电导率 |
在线溶氧 | 可选，实时监测料液溶氧值 |
软件设计 | 可选，具备三级权限，电子签名,审计追踪，数据导出等功能，符合GMP要求 |
打印 | 可选打印机 ，可实现纸质打印 |
硬件特征：
* 方体的结构设计通过增加湍流提高了系统混合效率
* 侧面视窗手孔设计(便于客户安装3D混合袋以及初步通过目测来控制混合进程)
* 设备结构紧凑(以尽量减少占地面积，提高整个车间使用率)
* 表面无清洁死角(设备走线均从设备内部进行，接头处均采用防水结构)
* 符合人体工程学原理(合理的控制界面高度)
软件特征：
* 良好的人机界面
* 数字通信模式(区别于传统的模拟通信方式)
* 高级数据管理(按照21CFR Part11设计)
* 在线传感器监测和过程控制
选配功能
搅拌 | 采用磁力耦合/磁悬浮形式搅拌 |
|
称重 | 三点(圆罐)/四点(方罐)式称重模块安装 | 品牌：梅特勒托利多 |
在线pH | 实时监测料液 pH, 数据集成在工控机上 | 品牌：梅特勒/汉密尔顿 |
在线电导率 | 实时监测料液电导数据集成在工控机上 | 品牌：梅特勒/汉密尔顿 |
在线溶氧 | 实时监测料液溶氧，数据集成在工控机上 | 品牌：梅特勒/汉密尔顿 |
在线温度 | 实时监测料液溶氧，数据集成在工控机上 | 品牌：梅特勒/汉密尔顿 |
数据完整性 | 实现用户管理、审计追踪、数据 PDF 输出 |
|
控温夹套 | 面蜂窝夹套，外侧有聚氨酯保温层防止大量冷凝水出现 | 设计工作压力/试验压力0.69/0.88MPa ,6.9/8.8bar,100/130 psi |
